Kiinnikkeiden tulee pitää putket suunnitellussa asennossa. Putkien tulee pysyä yhdensuuntaisina. Kannakkeet eivät saa aiheuttaa putken kulumista tai ääntä. Putkien kannakkeiden tulee olla sellaiset, etteivät putket pääse niissä värähtelemään paineiskujen vaikutuksesta.

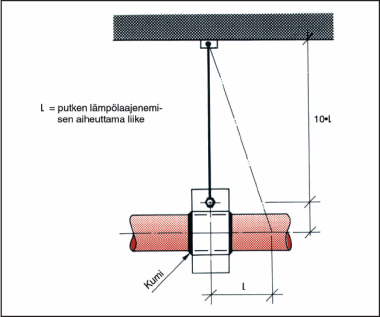

Ripustettaessa putkia kuvan mukaisella tavalla on ripustusvarren oltava terästä, jonka halkaisija on vähintään 6 mm ja pituus vähintään 10 kertaa matka, jonka putki lämpölaajenemisen johdosta liikkuu kiinnityspisteen kohdalla. Vaihtoehtoisesti kuvan esittämän kannakerakenteen kanssa voidaan käyttää liukukannaketta.

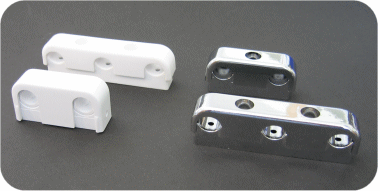

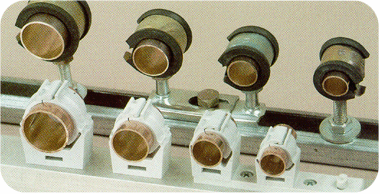

Muovisten putkenkiinnittimien ja -pidikkeiden etuja ovat mm. lämpöliikkeiden myöntäminen, helppo putkenkiinnitys ja putken eristys. Muovipidikkeet soveltuvat sekä päällystämättömälle että muovipintaiselle kupariputkelle.

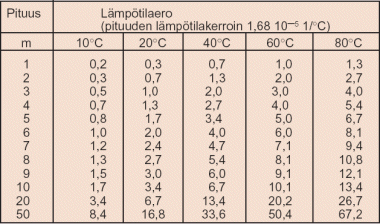

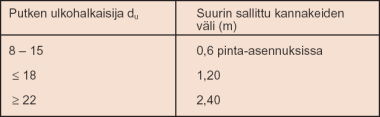

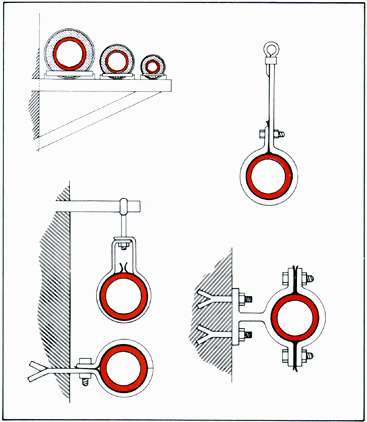

	Putken kiinnitys Kiinnikkeiden tulee pitää putket suunnitellussa asennossa. Putkien tulee pysyä yhdensuuntaisina. Kannakkeet eivät saa aiheuttaa putken kulumista tai ääntä. Putkien kannakkeiden tulee olla sellaiset, etteivät putket pääse niissä värähtelemään paineiskujen vaikutuksesta. Ripustettaessa putkia kuvan mukaisella tavalla on ripustusvarren oltava terästä, jonka halkaisija on vähintään 6 mm ja pituus vähintään 10 kertaa matka, jonka putki lämpölaajenemisen johdosta liikkuu kiinnityspisteen kohdalla. Vaihtoehtoisesti kuvan esittämän kannakerakenteen kanssa voidaan käyttää liukukannaketta. Ripustusvarren mitoittaminen KUPARIPUTKEN LÄMPÖLAAJENEMINEN (mm) Vaakasuorien putkien suurimmat kannatusvälit kupariputkille Kuvassa on esitetty eräitä kannatustapoja. Kupariputkien kannatustapoja. Teräksestä valmistetut kannattimet on eristettävä kupariputkesta. Pystyputkissa johdot tulee kannattaa siten, että omapaino, putkien sisältämän nesteen sekä mahdollisen eristyksen aiheuttamat voimat kohdistuvat sopivaan kannatuspisteeseen, eivätkä pystyputkeen liitettyyn vaakajohtoon.Kiinnikkeiden tulee olla korroosiosuojattuja. Mikäli kiinnike ei ole samaa metallia kuin putki, tulee kiinnikkeen ja putken väliin asentaa muovitai kumisuojus. Kannattimien kiinnittämisessä kattoon tai seinään voidaan käyttää kuvassa esitettyjä kiinnikkeitä. Kuvassa pinta-asennuksiin, kahdelle ja kolmelle putkelle tarkoitettuja kannattimia. Muovisten putkenkiinnittimien ja -pidikkeiden etuja ovat mm. lämpöliikkeiden myöntäminen, helppo putkenkiinnitys ja putken eristys. Muovipidikkeet soveltuvat sekä päällystämättömälle että muovipintaiselle kupariputkelle.
