Kupariputkistojen suunnitteluvaiheessa valitaan ne tavat, joilla lämpölaajenemisen mahdollistavat asennukset tullaan toteuttamaan.

Lämpölaajenemiset voidaan tasoittaa käyttämällä hyväksi:
     • putkien suunnan muutoksia (kulmat, kaaret, haarat
        ym)
     • paisuntakaaria
     • paljetasaimia

Edellisten kanssa tulee käyttää sekä kiinteitä että
lämpöliikkeen sallivia kannakkeita. Ohjauspisteitä tarvitaan
pitämään putket suunnitellussa asennossa.

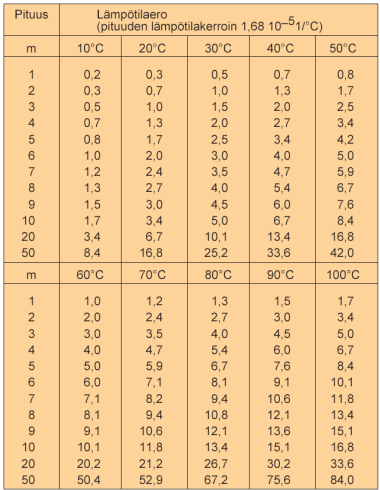

Kupariputken lämpölaajeneminen (mm)




Eripituisten kupariputkien piteneminen lämpötilaerojen mukaan

Lämpölaajenemisen vastaanottavat putkiston osat

Kytkentäjohdoissa ja lyhyissä jakojohdoissa olevat
taivutukset, haaroitukset ja joustavasti asennetut
putkiosuudet ottavat vastaan putkiston lämpölaajanemiset.

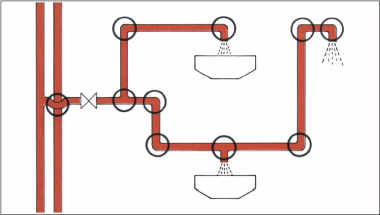

Lämpöliikkeitä vastaanottavat putkiston kohdat (ympyröity).

Tavanomaisissa rakennusten vesijohto- ja
lämmitysverkostoissa lämpölaajenemisen kompensointi
hoidetaan juuri em. kaltaisilla järjestelyillä.

Paisuntakaaret

Paisuntakaaria käytetään yleensä pitkissä, suorissa jakojohdoissa.

Käytettäessä paisuntakaarta lämpölaajenemisen vastaanottavana laitteella, tulee kupariputkien taivutussäteen olla vähintään 4 x putken ulkohaikaisija. Vaihtoehtoisesti paisuntakaaret voidaan tehdä tehdasvalmisteisista kapillaariosista.

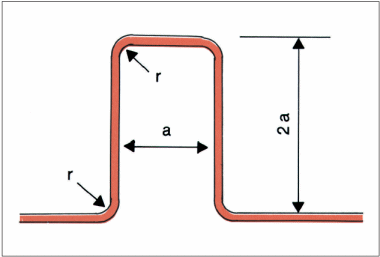

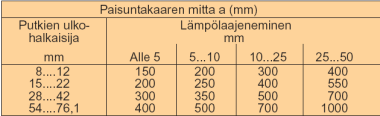

Kupariputken paisuntakaaren mitoitus.

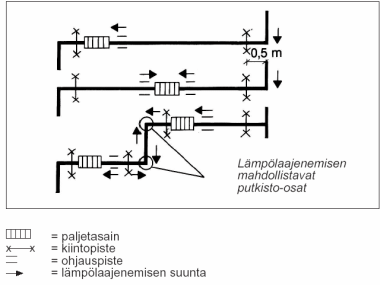

Paljetasaimet

Paisuntakaarien asemesta voidaan käyttää paljetasaimia silloin kun asennustilan ahtaus tulee ratkaisevaksi.

Paljetasaimen molemmille puolille asennetaan sivuttaisliikkeen estävä kiinnitys.

Putket varustetaan kiintopisteillä, jotka ohjaavat lämpöliikkeen paljetasaimille.

Asennus- ja käyttölämpötilojen erotus on otettava huomioon.

Paljetasaimien molemmille puolille on asennettava ohjauspiste tai ohjauspiste toiselle ja kiintopiste toiselle puolelle.




Kiintopisteen etäisyys kulma- tai haarakohdasta on vähintään 0,5 m mikäli ko. osaan kohdistuu lämpöliikettä.

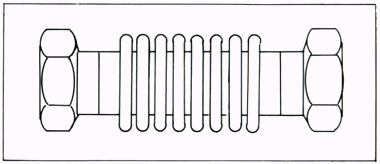

Paljetasain.
