Lämpimän käyttöveden kiertojohdon
mitoitus
Haitallisen odotusajan välttämiseksi on lämminvesikalusteen ja kiertojohdolla varustetun lämpimän käyttövesiputkiston välisen johdon pituuden oltava sellainen, että se mahdollistaa vesikalusteen normivirtaamalla johdon tilavuutta vastaavan vesimäärän oton noin 10 sekunnin kuluessa.

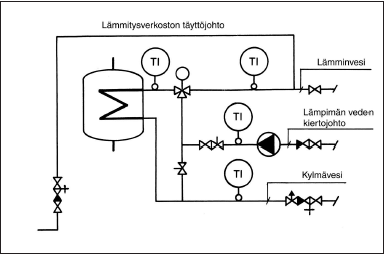

Lämpimän veden käyttöveden kiertopumpun kytkentäkaavio
Kiertojohto suunnitellaan ja asennetaan niin, ettei veden lämpötila laske alle 50°C.
Kiertojohdon mitoituksen perusteena voidaan pitää verkostossa tapahtuvaa lämmönluovutusta. Tämän perusteella määrätään verkoston vesivirrat kussakin osassa ja valitaan pumppu, jonka ominaiskäyrä on mahdollisimman jyrkästi laskeva vesimäärän kasvaessa.
Verkosto mitoitetaan veden virtausnopeuksien mukaan. Virtausnopeus ei saa ylittää kuparisen kiertojohdon missään osassa 1,0 m/s nopeutta. Mitoitusnopeutena käytetään 0,5 m/s.
Jokainen kiertojohdon haara ja yksittäinen lämmönluovutin varustetaan kertasäätöventtiilillä.
Pumppu varustetaan sulku-, kertasäätö-, ja yksisuuntaventtiileillä.

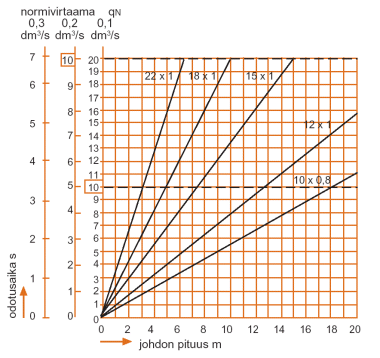

Lämpimän käyttöveden odotusaika kuparisessa vesijohdossa vesikalusteen normivirtaaman sekä johdon pituuden ja koon funktiona.
