Kapillaariliitosten tekeminen ilman tehdasvalmisteisia liitososia muhvaus- ja haaroitustyökaluilla on yleistynyt nopeasti. Näidenkin Liitosten onnistumisen kannalta on tärkeää, että välys on korkeintaan 0,2 mm ja liitospituus vähintään 3 x ohuemman putken seinämävahvuus. Näiden laitteiden merkittävimmät edut ovat liitosten lukumäärän väheneminen ja erillisten liitososien tarpeettomuus, jolloin
    • asennustyöt nopeutuvat ja yksinkertaistuvat
    • kustannukset pienenevät
    • vaurioitumismahdollisuus pienenee

Oikein ja huolellisesti tehtynä tällaiset liitokset vastaavat virtausvastus- ja lujuusominaisuuksiltaan kapillaariosilla tehtyjä laitoksia.

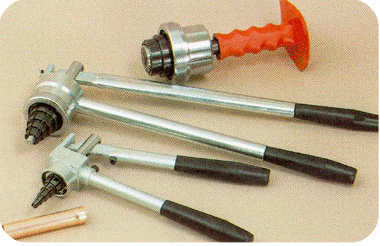

Putkensuun levitys tehdään joko levityspihtien tai tuurnan avulla.

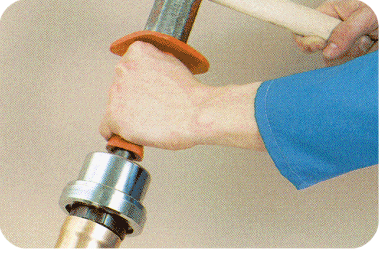

Suurilla kupariputken halkaisijoilla käytetään lyöntituurnaa.

Liitosporan toiminta on esitetty oheisessa kuvasarjassa. Kaikki osavaiheet suoritetaan samaa työkalua käyttämällä.

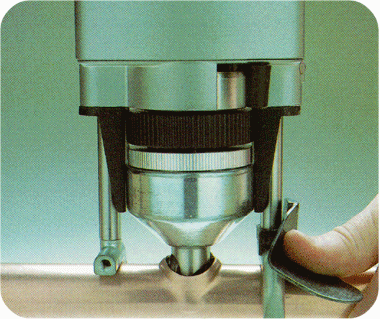

Alkureiän poraus

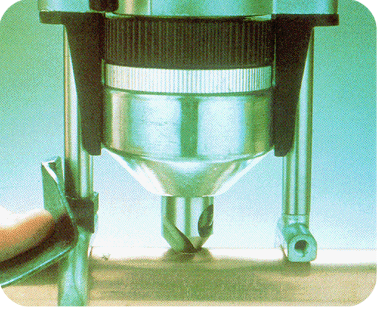

Säätökartiosta kääntäen muovaintapit saadaan kaulustusasentoon.

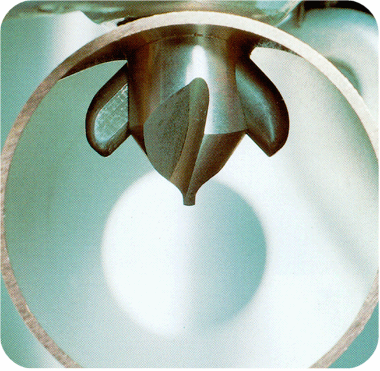

Kaulustuskärki muovaa ja nostaa pyöriessään kauluksen runkoputken
materiaalista.

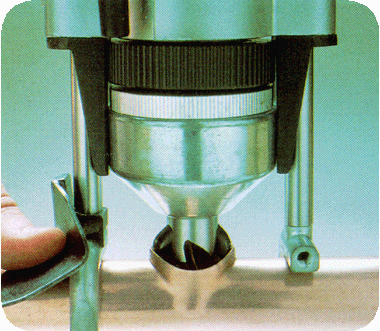

Valmis kaulus.

Liitettävän putken pää on muotoiltava liitosta varten siten että:
       • pysäytysnastoilla estetään putken uppoaminen liian
          syvälle emäputkeen
       • virtausta haittaavat haaraputken olakkeet poistetaan

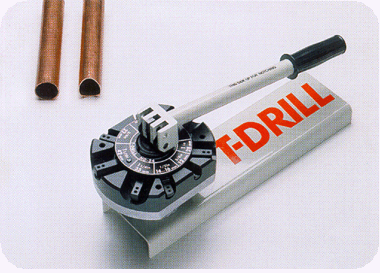

Putken pään muotoleikkuri. Muotoleikkurilla muotoiltu haaraputken pää
varmistaa runkoputken virtausominaisuuksien säilymisen.

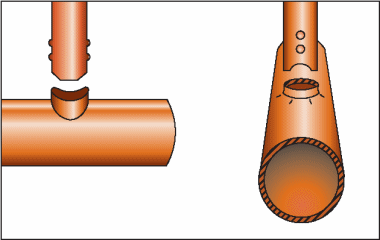

1. Muotoleikkuri leikkaa haaraputken päästä runkoputken kehän muotoiset palat ja kohottaa samalla pysäytysnastat haaroitusputkeen

2. Muotoleikkurin tekemän leikkauksen reunan ja pysäytysnastojen etäisyys toisistaan on aina kauluksen mittainen. Näin taataan, että runkoputken virtausominaisuudet säilyvät.
