PEHMEÄJUOTTO

Pehmeäjuotossa saavutetaan tyydyttävä tulos vain käyttämällä kapillaariliitoksiin tarkoitettuja tehdasvalmisteisia putkiyhteitä.

Juotettaessa on työlämpötila aina alle 450°C, tavallisesti 200... 250°C. Myös pehmeäjuotossa täytyy liitettävien osien väliin jäävän raon olla tietyn suuruinen (0,05...0,2 mm), jotta sula juote leviäisi kapillaarivoiman ansiosta kunnolla.

Pehmeäjuotetun liitoksen lujuus on huonompi kuin kovajuotetun liitoksen. Väsyttävän kuormituksen tai korkeampien lämpötilojen ( >+ 110°C) alainen liitos on syytä kovajuottaa.

Liitoksen onnistuminen riippuu paitsi tarkoista mitoista myös Iiitettävien osien puhtaudesta.

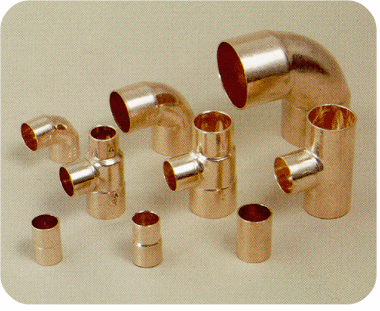

Kapillaariliitososia

Oheisessa kuvasarjassa on esitetty pehmeäjuoton käytännön suoritus.

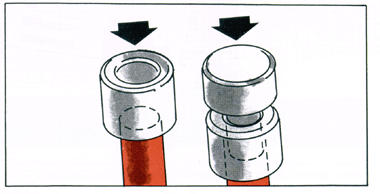

Hehkutetussa tilassa toimitettujen kupariputkien päät on syytä kalibroida katkaisun jälkeen hyvän kapillaariliitoksen aikaansaamiseksi.

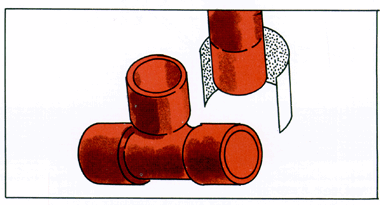

Putkenpään ulkopinta ja liitososan sisäpinta puhdistetaan kirkkaiksi esim. hiontapaperilla tai teräsvillalla.

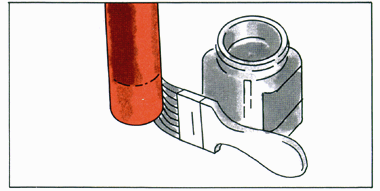

Juoksutetta sivellään ainoastaan putken päähän ulkopinnalle. (Ks. lukua 'Vuotteet").

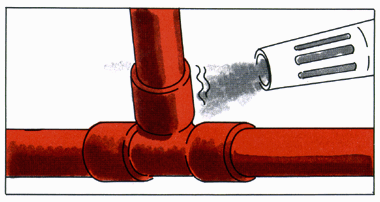

Putki työnnetään liitososaan ja liitoskohtaa kuumennetaan tasaisesti pehmeällä, leveällä liekillä.

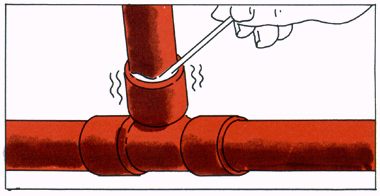

Kuumennusliekki käännettään sivuun ja juotetta sulatetaan liitoskohtaan kunnes juote jähmettyy.

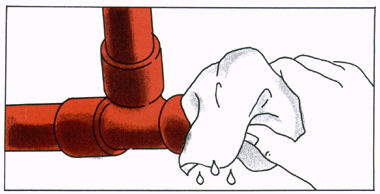

Ylimääräinen juoksute on poistettava huolellisesti valmiista liitoksesta, sillä juoksutteet syövyttävät metalleja.
